Co to jest analiza EKG?

Analiza EKG to ocena parametrów zapisanej elektrycznej czynności serca. W nowoczesnym elektrokardiografie część pomiarów może być wykonywana automatycznie przez oprogramowanie urządzenia.

Aparat może analizować między innymi:

• częstość rytmu serca,
• regularność rytmu,
• położenie osi elektrycznej serca,
• odstęp PR/PQ,
• czas trwania zespołu QRS,
• odstęp QT i QTc,
• amplitudy i morfologię załamków,
• wybrane cechy dotyczące odcinka ST i załamka T.

W zależności od modelu urządzenie może ograniczać się do pomiarów liczbowych albo dodatkowo generować automatyczny opis interpretacyjny.

Jeżeli interesuje Cię samo badanie i znaczenie podstawowych elementów zapisu, zobacz również EKG bez tajemnic – najczęstsze pytania o badanie i wynik.

Analiza EKG a interpretacja EKG – jaka jest różnica?

Pojęcia te często stosowane są zamiennie, ale warto je rozróżnić.

Automatyczna analiza EKG dotyczy przede wszystkim pomiarów i klasyfikowania elementów zapisu. Aparat może np. wyliczyć częstość rytmu, zmierzyć QRS lub QTc i określić oś elektryczną.

Automatyczna interpretacja EKG idzie krok dalej. Na podstawie wyników analizy algorytm może wygenerować tekstową sugestię, np. dotyczącą rytmu, zaburzeń przewodzenia czy innych cech widocznych w zapisie.

Interpretacja automatyczna nie powinna być jednak utożsamiana z ostatecznym rozpoznaniem klinicznym.

Jak działa automatyczna analiza EKG?

Zanim na ekranie lub wydruku pojawią się wartości liczbowe i opis, aparat wykonuje kilka etapów przetwarzania sygnału.

1. Rejestracja sygnału EKG

Elektrody odbierają niewielkie różnice potencjałów elektrycznych powstające podczas pracy serca. Sygnał trafia do toru pomiarowego aparatu, gdzie jest wzmacniany i przetwarzany na postać cyfrową.

2. Cyfrowe przetwarzanie i filtracja

Aparat może wykorzystywać filtry pomagające ograniczyć wpływ zakłóceń takich jak:

• zakłócenia sieciowe,
• napięcie i drżenie mięśni,
• dryf linii izoelektrycznej,
• niektóre artefakty ruchowe.

Filtracja powinna poprawiać czytelność zapisu, ale jej ustawienie ma znaczenie dla wyglądu krzywej. Nadmierna filtracja może zmieniać morfologię niektórych elementów EKG.

3. Rozpoznanie załamków i zespołów

Algorytm identyfikuje charakterystyczne elementy zapisu, w tym zespoły QRS oraz załamki P i T.

Na tej podstawie możliwe jest wykonanie kolejnych pomiarów.

4. Pomiar parametrów

System może automatycznie obliczać między innymi:

• częstość rytmu,
• PR/PQ,
• QRS,
• QT,
• QTc,
• oś elektryczną.

5. Klasyfikacja zapisu

W aparatach wyposażonych w moduł interpretacyjny zmierzone parametry są następnie porównywane z kryteriami zastosowanymi przez producenta algorytmu.

Efektem może być tekstowa sugestia widoczna na ekranie lub wydruku.

Jakie parametry mierzy aparat EKG?

Zakres pomiarów zależy od konkretnego modelu i oprogramowania, ale najczęściej spotykane automatyczne wartości obejmują:

• HR – częstość rytmu serca,
• PR/PQ – czas przewodzenia przedsionkowo-komorowego,
• QRS – czas trwania zespołu komorowego,
• QT – odstęp QT,
• QTc – skorygowany odstęp QT,
• osie elektryczne poszczególnych elementów zapisu.

W bardziej rozbudowanych urządzeniach dostępne mogą być dodatkowe pomiary i klasyfikacje.

Nie wszystkie aparaty EKG posiadają jednak taki sam zakres analizy, dlatego specyfikację należy sprawdzać osobno dla każdego modelu.

Algorytmy interpretacyjne EKG – dlaczego różne aparaty mogą dawać różne opisy?

Nie istnieje jeden identyczny algorytm stosowany we wszystkich elektrokardiografach.

Producenci mogą wykorzystywać różne zestawy kryteriów, bazy odniesienia i sposoby klasyfikowania wyniku. Dlatego ten sam zapis może zostać opisany przez dwa aparaty w nieco inny sposób.

Różnice mogą dotyczyć między innymi:

• progów klasyfikacyjnych,
• sposobu obliczania niektórych parametrów,
• uwzględniania wieku i innych danych pacjenta,
• sposobu formułowania tekstowego wyniku,
• liczby obsługiwanych kategorii interpretacyjnych.

Algorytm Glasgow

Jednym z bardziej znanych systemów automatycznej interpretacji EKG jest algorytm rozwijany przez Uniwersytet w Glasgow. Jego konstrukcja uwzględnia między innymi dane pacjenta takie jak wiek i płeć.

Nie oznacza to jednak, że każdy aparat EKG wykorzystuje Glasgow. Zastosowany algorytm należy sprawdzać w dokumentacji konkretnego urządzenia.

Minnesota Code

Minnesota Code jest systemem standaryzowanej klasyfikacji zmian w EKG, stosowanym szczególnie w badaniach epidemiologicznych i naukowych.

Nie należy natomiast zakładać, że każdy współczesny aparat kliniczny wykorzystuje Minnesota Code jako swój podstawowy moduł automatycznej interpretacji.

Algorytmy producentów aparatów EKG

Producenci elektrokardiografów mogą również wykorzystywać własne lub licencjonowane moduły analizy i interpretacji.

Dlatego przy porównywaniu urządzeń ważniejsze od samego hasła „aparat z interpretacją” jest sprawdzenie:

• co dokładnie aparat mierzy,
• czy generuje interpretację tekstową,
• czy moduł jest dostępny standardowo czy opcjonalnie,
• czy interpretacja uwzględnia dane pacjenta,
• jak wynik jest prezentowany na ekranie i wydruku.

Dlaczego jakość zapisu ma ogromne znaczenie dla analizy EKG?

Nawet dobry algorytm może mieć problem z analizą zapisu zawierającego liczne artefakty.

Na jakość sygnału wpływają między innymi:

• prawidłowe przygotowanie skóry,
• właściwe rozmieszczenie elektrod,
• kontakt elektrody ze skórą,
• ruch pacjenta,
• drżenie mięśni,
• stan przewodów pacjenta,
• zakłócenia elektryczne.

Dlatego automatyczna analiza nie powinna być oceniana w oderwaniu od jakości technicznej wykonanego badania.

Do profesjonalnych badań stosuje się odpowiednio dobrane elektrody EKG.

Korzyści z automatycznej analizy EKG

W codziennej pracy automatyczne pomiary mogą przede wszystkim przyspieszyć uporządkowanie podstawowych parametrów badania.

Do najważniejszych zalet należą:

• szybkość – pomiary pojawiają się bezpośrednio po wykonaniu zapisu,
• powtarzalność – algorytm analizuje kolejne zapisy według tych samych kryteriów,
• automatyczne pomiary – lekarz nie musi ręcznie wyznaczać wszystkich wartości,
• wsparcie oceny – system może zwrócić uwagę na określone cechy wymagające weryfikacji,
• łatwiejsza dokumentacja – wyniki pomiarów mogą zostać zapisane razem z badaniem.

Funkcja może być szczególnie wygodna w placówkach wykonujących dużą liczbę badań.

Ograniczenia automatycznej interpretacji EKG – o czym trzeba pamiętać?

Żaden system automatycznej interpretacji nie jest nieomylny.

Na wynik mogą wpływać między innymi:

• artefakty zapisu,
• nieprawidłowe rozmieszczenie elektrod,
• nietypowa morfologia EKG,
• stymulacja serca,
• złożone zaburzenia rytmu,
• brak informacji o objawach i historii choroby.

Możliwe są zarówno wyniki fałszywie dodatnie, jak i sytuacje, w których algorytm nie zwróci uwagi na istotną zmianę.

Automatyczna interpretacja powinna być więc traktowana jako pomoc dla lekarza, a nie jako końcowy wynik diagnostyczny.

Gdzie aparat EKG z automatyczną analizą może być szczególnie przydatny?

Funkcja automatycznej analizy może być użyteczna między innymi w:

• POZ,
• poradniach internistycznych,
• poradniach kardiologicznych,
• oddziałach szpitalnych,
• izbach przyjęć,
• pracowniach EKG,
• systemach telemedycznych.

Nie oznacza to jednak, że każdy gabinet potrzebuje najbardziej rozbudowanego systemu interpretacyjnego.

W placówce wykonującej niewielką liczbę badań czasami wystarczający może być prostszy aparat z podstawowymi pomiarami automatycznymi. Przy większej liczbie badań rozbudowana analiza, duży ekran i cyfrowa archiwizacja mogą znacznie poprawić ergonomię pracy.

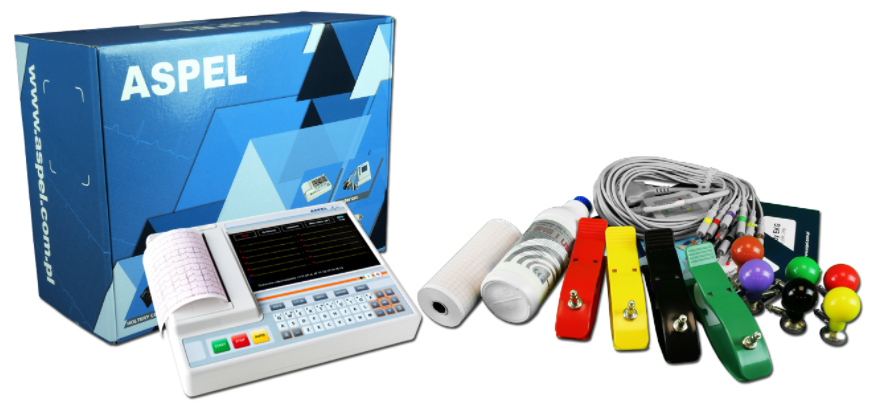

Jak wybrać aparat EKG z analizą i interpretacją?

Jeżeli funkcja automatycznej analizy jest jednym z kryteriów zakupu, warto sprawdzić nie tylko informację „analiza: tak/nie”.

Przed wyborem aparatu warto odpowiedzieć na kilka pytań:

• jakie parametry urządzenie mierzy automatycznie?
• czy posiada wyłącznie pomiary czy również interpretację tekstową?
• czy moduł analizy jest standardem czy wyposażeniem opcjonalnym?
• czy analizę można wyłączyć?
• jak wynik wygląda na wydruku?
• czy można zapisać wynik cyfrowo?
• czy aparat współpracuje z komputerem lub systemem placówki?
• czy badania można archiwizować i porównywać?

Sam moduł interpretacji nie powinien być jedynym kryterium wyboru. Równie ważne są jakość zapisu, ergonomia, ekran, drukarka, archiwizacja i możliwości komunikacyjne.

Jeżeli dopiero porównujesz urządzenia, przeczytaj poradnik jaki aparat EKG wybrać?.

Następnie możesz przejść do kategorii aparaty EKG i porównać konkretne modele.

String OPUS 1 – przykład aparatu do rozbudowanego stanowiska EKG

Przykładem urządzenia przeznaczonego do bardziej rozbudowanej pracy jest String OPUS 1.

Model warto rozważyć szczególnie wtedy, gdy placówka oprócz wykonywania badań oczekuje dużego ekranu, wygodnej obsługi, archiwizacji i szerokich możliwości komunikacji.

Zakres analizy i interpretacji zawsze należy jednak oceniać dla konkretnej konfiguracji urządzenia.

FAQ – automatyczna analiza i interpretacja EKG

Co to jest analiza EKG?

Analiza EKG polega na ocenie parametrów elektrycznej czynności serca widocznych w zapisie. Może obejmować między innymi rytm, częstość serca, odstępy PR/PQ, QRS, QT/QTc oraz oś elektryczną.

Czy aparat EKG może sam analizować wynik?

Tak. Wiele nowoczesnych aparatów automatycznie mierzy podstawowe parametry zapisu, a niektóre modele posiadają również moduł interpretacji tekstowej.

Czy automatyczna analiza EKG jest wiarygodna?

Jest użytecznym narzędziem wspomagającym, ale jej wynik powinien zostać zweryfikowany przez lekarza. Algorytm może popełnić błąd, szczególnie przy zapisach nietypowych lub zawierających artefakty.

Czy automatyczna interpretacja EKG zastępuje lekarza?

Nie. Algorytm analizuje zapis, ale nie posiada pełnej informacji o stanie pacjenta, objawach, historii choroby i wynikach innych badań.

Dlaczego dwa aparaty mogą inaczej opisać ten sam zapis?

Różne urządzenia mogą wykorzystywać inne algorytmy, kryteria i sposoby formułowania interpretacji. Dlatego opis automatyczny może się różnić mimo podobnych parametrów samego zapisu.

Czy każdy aparat EKG ma interpretację?

Nie. Część urządzeń oferuje wyłącznie podstawowe pomiary, inne posiadają analizę i interpretację standardowo, a w niektórych modelach jest ona dostępna jako opcja.

Na co zwrócić uwagę przy wyborze aparatu EKG z analizą?

Warto sprawdzić zakres pomiarów, rodzaj interpretacji, sposób prezentacji wyników, możliwości archiwizacji oraz to, czy moduł jest standardowym czy opcjonalnym wyposażeniem.

Gdzie porównać aparaty EKG z funkcją analizy?

Urządzenia do gabinetów, poradni i szpitali znajdziesz w kategorii aparaty EKG. Przy wyborze warto korzystać także z poradnika jaki aparat EKG wybrać?.

Co warto zapamiętać?

• Analiza EKG automatyzuje pomiar wielu parametrów zapisu.
• Interpretacja automatyczna może dodatkowo generować opis tekstowy.
• Zakres analizy zależy od modelu aparatu i zastosowanego oprogramowania.
• Różne urządzenia mogą generować nieco inne opisy tego samego zapisu.
• Jakość sygnału i prawidłowe rozmieszczenie elektrod mają znaczenie dla pracy algorytmu.
• Wynik automatyczny powinien być zawsze zweryfikowany przez lekarza.
• Przy wyborze aparatu warto analizować nie tylko funkcję interpretacji, ale również ekran, pamięć, archiwizację i komunikację.
