Moduł analizy i interpretacji badania EKG do aparatów String OPUS

Moduł analizy i interpretacji EKG rozszerza możliwości aparatów String OPUS 1 oraz String OPUS mini o automatyczną analizę parametrów zapisu elektrokardiograficznego i generowanie wstępnej interpretacji badania. Po wykonaniu EKG urządzenie oblicza najważniejsze wartości, porządkuje je w czytelnym raporcie i wspiera lekarza podczas oceny zapisu.

Moduł jest szczególnie przydatny w przychodniach POZ, poradniach specjalistycznych, gabinetach medycyny pracy i innych placówkach wykonujących większą liczbę badań. Nie zastępuje oceny lekarza, ale pozwala szybciej uporządkować dane i zwrócić uwagę na elementy zapisu wymagające dokładniejszej weryfikacji.

Najważniejsze informacje

• automatyczna analiza parametrów badania EKG,
• wstępna interpretacja zapisu elektrokardiograficznego,
• szczegółowe pomiary dla poszczególnych odprowadzeń,
• prezentacja danych dotyczących zespołu QRS, odcinka ST, załamka T i załamka P,
• czytelny raport dołączany do wyniku badania,
• współpraca z aparatami String OPUS 1 i String OPUS mini,
• aktywacja funkcji w zgodnym aparacie EKG,
• wsparcie pracy lekarza bez zastępowania jego oceny klinicznej.

Co daje moduł analizy i interpretacji EKG?

Po wykonaniu badania aparat nie ogranicza się wyłącznie do wydruku krzywych EKG. Moduł analizuje zapis i przedstawia dodatkowe informacje, które mogą ułatwić lekarzowi jego ocenę.

W zależności od zapisu raport może obejmować między innymi:

• pomiary zespołów QRS w poszczególnych odprowadzeniach,
• czas trwania i amplitudę załamków,
• ocenę osi elektrycznej,
• pomiary odcinka ST,
• pomiary załamków T,
• pomiary załamków P,
• wartości obliczone na podstawie automatycznie wyznaczonych punktów charakterystycznych zapisu,
• wstępny opis i interpretację badania.

W praktyce: lekarz otrzymuje zarówno klasyczny zapis 12-odprowadzeniowego EKG, jak i uporządkowany zestaw parametrów obliczonych przez oprogramowanie.

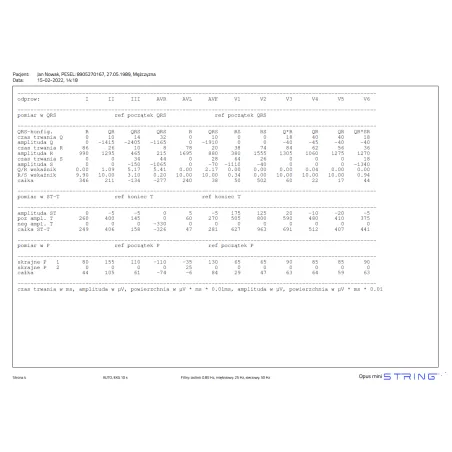

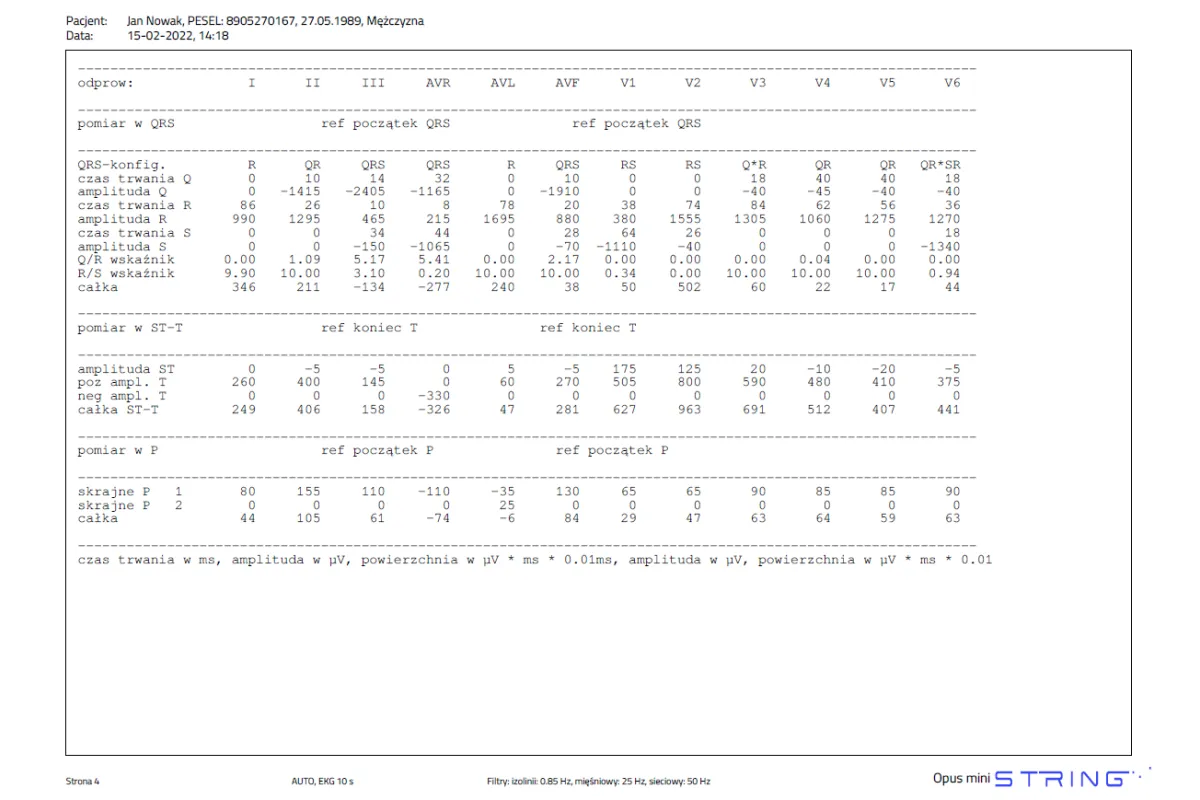

Jak wygląda raport z analizy EKG?

Raport może zawierać szczegółowe tabele pomiarowe rozpisane dla wszystkich standardowych odprowadzeń:

• I,
• II,
• III,
• aVR,
• aVL,
• aVF,
• V1–V6.

Dane są grupowane w sekcjach dotyczących między innymi:

• konfiguracji i parametrów zespołu QRS,
• pomiarów ST-T,
• parametrów załamka P,
• czasów trwania, amplitud i osi elektrycznych.

Taki układ pozwala szybko przejść od ogólnego obrazu zapisu do szczegółowych wartości liczbowych dla wybranego odprowadzenia.

„Automatyczna interpretacja ma największą wartość wtedy, gdy traktujemy ją jako dodatkowe narzędzie wspierające lekarza, a nie jako zastępstwo dla oceny zapisu EKG i stanu klinicznego pacjenta.”

Czy automatyczna interpretacja EKG zastępuje lekarza?

Nie. Moduł wykonuje automatyczne pomiary i generuje propozycję interpretacji, jednak końcowa ocena badania powinna zawsze należeć do lekarza lub osoby posiadającej odpowiednie kwalifikacje.

Na wynik mogą wpływać między innymi:

• jakość przygotowania skóry pacjenta,
• prawidłowe rozmieszczenie elektrod,
• ruch pacjenta,
• zakłócenia mięśniowe i sieciowe,
• obecność stymulatora,
• nietypowa morfologia zapisu,
• stan kliniczny pacjenta.

Interpretację automatyczną należy więc traktować jako wskazówkę i dodatkową warstwę informacji, która ułatwia analizę badania.

W jakich placówkach moduł będzie szczególnie przydatny?

Moduł analizy i interpretacji warto rozważyć przede wszystkim w miejscach, w których badania EKG wykonywane są regularnie lub przez personel przygotowujący zapis do późniejszej oceny lekarza.

• przychodnie podstawowej opieki zdrowotnej,
• poradnie kardiologiczne,
• gabinety internistyczne,
• gabinety medycyny pracy,
• szpitale i oddziały diagnostyczne,
• izby przyjęć,
• placówki wykonujące badania przesiewowe,
• gabinety prywatne.

W POZ moduł może być pomocny szczególnie wtedy, gdy aparat obsługiwany jest przez pielęgniarkę, a zapis jest następnie oceniany przez lekarza. Raport porządkuje parametry i ułatwia szybkie zapoznanie się z wynikiem.

Z jakimi aparatami współpracuje moduł?

Moduł jest przeznaczony do aparatów EKG marki String. Przed zakupem warto podać model oraz numer seryjny urządzenia, aby potwierdzić sposób aktywacji i zgodność z posiadaną wersją oprogramowania.

String OPUS 1 czy OPUS mini – czy analiza działa tak samo?

Moduł pełni tę samą podstawową funkcję w obu aparatach: analizuje zapis i generuje raport pomiarowy oraz interpretacyjny. Różnice pomiędzy OPUS 1 i OPUS mini dotyczą przede wszystkim konstrukcji samych aparatów, wielkości ekranu, formatu wydruku, mobilności oraz możliwości integracji.

Więcej o różnicach pomiędzy urządzeniami można przeczytać w artykule: String OPUS 1 czy String OPUS mini – który aparat EKG wybrać?

Czy moduł można dokupić do używanego już aparatu?

W większości przypadków moduł może zostać dokupiony jako rozszerzenie do kompatybilnego aparatu String OPUS 1 lub OPUS mini.

Przed zamówieniem należy jednak potwierdzić:

• dokładny model aparatu,
• numer seryjny,
• aktualną wersję oprogramowania,
• sposób przekazania i aktywacji licencji.

Dzięki temu można uniknąć problemów z aktywacją i upewnić się, że moduł będzie poprawnie współpracował z urządzeniem.

Jak przebiega aktywacja modułu?

Moduł ma formę rozszerzenia programowego przeznaczonego dla kompatybilnego aparatu EKG. Szczegółowy sposób aktywacji zależy od wersji urządzenia i oprogramowania.

Po zakupie EKG24 ustala dane aparatu i przekazuje informacje potrzebne do uruchomienia funkcji. Jeżeli wymagana jest aktualizacja lub dodatkowa konfiguracja, sposób wykonania prac jest uzgadniany indywidualnie.

Przed zakupem prosimy o przesłanie modelu i numeru seryjnego aparatu.

Dlaczego warto wyposażyć aparat String w analizę EKG?

• lekarz otrzymuje więcej informacji niż sam wydruk krzywych,
• wartości pomiarowe są przedstawione w uporządkowanej formie,
• raport może przyspieszyć wstępną ocenę badania,
• łatwiej porównywać parametry pomiędzy odprowadzeniami,
• moduł zwiększa funkcjonalność już posiadanego aparatu,
• nie wymaga zakupu osobnego stanowiska komputerowego,
• wynik może być archiwizowany razem z badaniem w pamięci aparatu.

Z naszego doświadczenia wynika, że możliwość automatycznej analizy jest szczególnie ceniona przez placówki, które chcą otrzymać pełniejszy raport bez przenoszenia badania do osobnego programu na komputerze.

Dane techniczne

Najczęściej zadawane pytania

Czy moduł wykonuje diagnozę pacjenta?

Nie. Moduł wykonuje automatyczną analizę i generuje wstępną interpretację zapisu. Ostateczna diagnoza wymaga oceny lekarza z uwzględnieniem pełnego obrazu klinicznego.

Czy analiza jest drukowana razem z badaniem?

Tak, raport z pomiarami i interpretacją może zostać dołączony do dokumentacji badania zgodnie z ustawieniami aparatu i wybranym formatem wydruku.

Czy moduł działa w String OPUS mini?

Tak. Produkt jest kompatybilny z aparatami String OPUS mini oraz String OPUS 1.

Czy można dokupić moduł po zakupie aparatu?

Tak, moduł może zostać dokupiony jako rozszerzenie kompatybilnego urządzenia. Przed zakupem należy potwierdzić model, numer seryjny i wersję oprogramowania.

Czy moduł wymaga komputera?

Nie. Analiza wykonywana jest w aparacie EKG, dlatego do podstawowego korzystania z funkcji nie jest potrzebne oddzielne stanowisko komputerowe.

Czy wynik automatyczny zawsze jest prawidłowy?

Automatyczna interpretacja może wspierać lekarza, ale nie powinna być przyjmowana bez weryfikacji. Na wynik wpływa jakość zapisu, sposób podłączenia elektrod i indywidualne cechy pacjenta.

Jakie dane należy podać przed zamówieniem?

Najlepiej przesłać nazwę modelu, numer seryjny aparatu oraz – jeśli jest dostępna – informację o wersji oprogramowania.

Co warto zapamiętać?

• moduł rozszerza aparat o analizę i wstępną interpretację EKG,
• współpracuje z modelami String OPUS 1 i OPUS mini,
• generuje szczegółowe pomiary dla 12 odprowadzeń,
• pomaga uporządkować parametry zapisu,
• nie zastępuje oceny lekarza,
• przed zakupem należy potwierdzić model i numer seryjny aparatu.

Podsumowanie

Moduł analizy i interpretacji EKG to praktyczne rozszerzenie aparatów String OPUS 1 i OPUS mini. Pozwala automatycznie obliczać parametry zapisu, przygotować szczegółowy raport oraz wygenerować wstępną interpretację badania.

Rozwiązanie może usprawnić pracę placówek wykonujących regularnie badania spoczynkowe EKG. Największą korzyścią jest dostęp do uporządkowanych danych bez konieczności przenoszenia każdego badania do osobnego programu komputerowego.

Przed zamówieniem prosimy o kontakt z EKG24 i podanie modelu oraz numeru seryjnego aparatu. Pozwoli nam to potwierdzić kompatybilność i właściwy sposób aktywacji modułu.

Sprawdź również aparaty EKG dostępne w EKG24 oraz porównaj modele String OPUS 1 i String OPUS mini.
