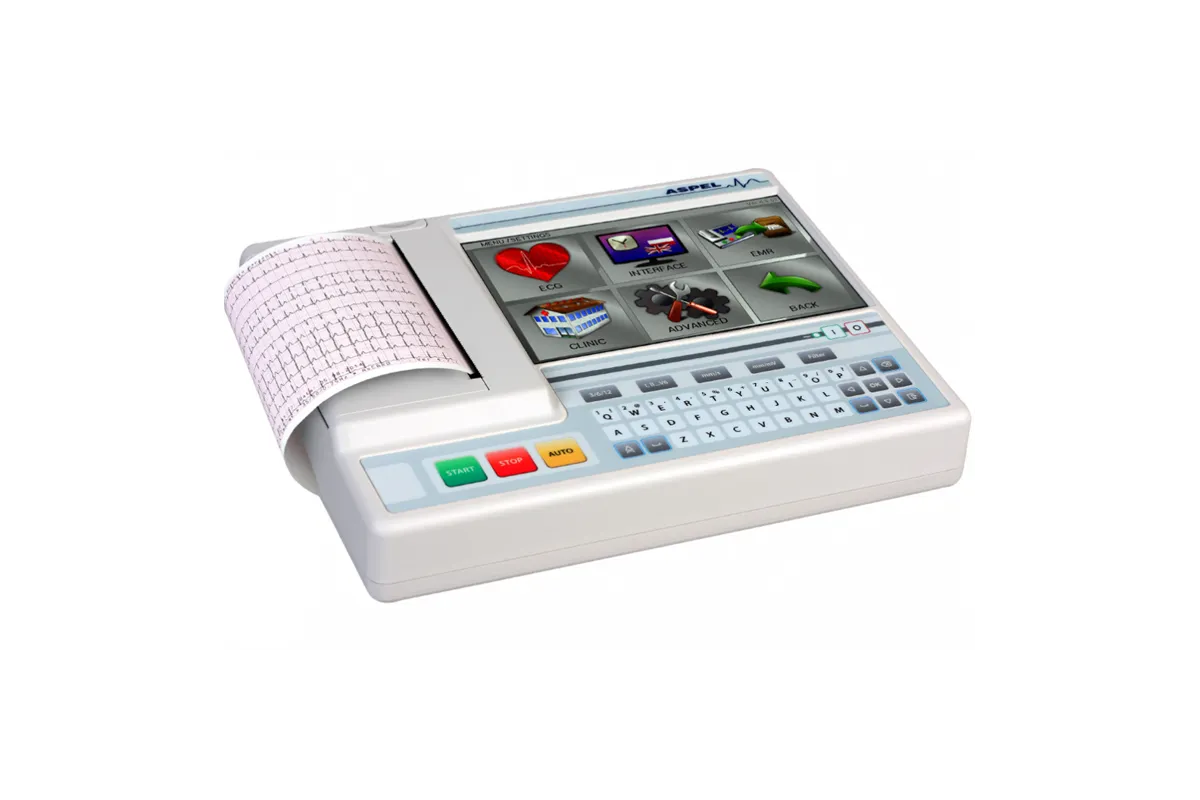

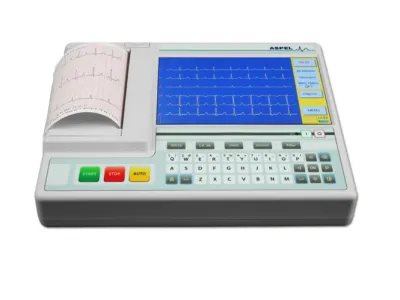

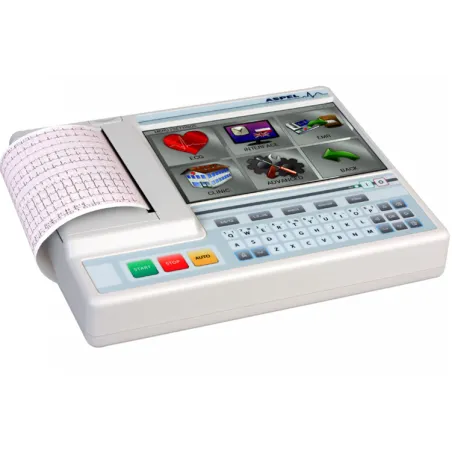

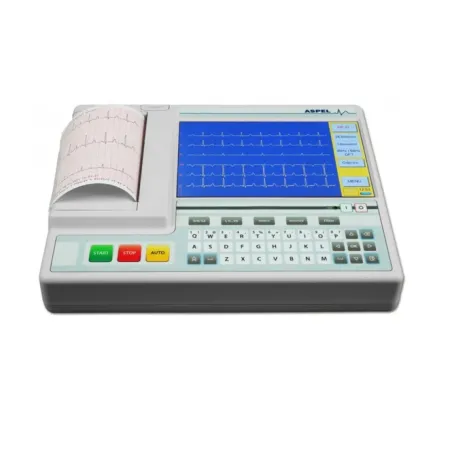

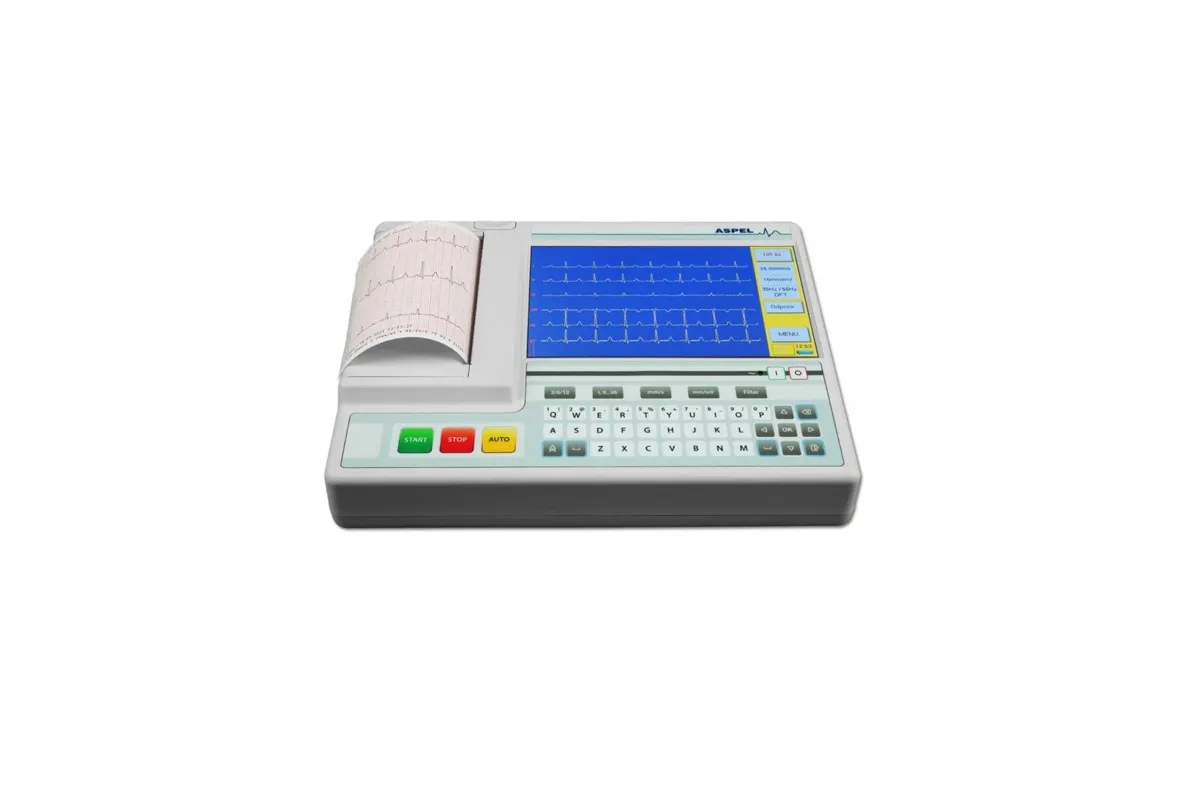

Aparat EKG ASPEL AsCARD Grey v.07.305 – 12-odprowadzeniowy elektrokardiograf z analizą, Wi-Fi i HL7

ASPEL AsCARD Grey v.07.305 to polski aparat EKG przeznaczony do wykonywania spoczynkowych badań 12-odprowadzeniowych w przychodniach POZ, poradniach specjalistycznych, gabinetach prywatnych i szpitalach. Łączy niewielkie wymiary z kolorowym ekranem dotykowym 7", automatyczną analizą i interpretacją zapisu, pamięcią do 1000 badań oraz rozbudowaną komunikacją przez Wi-Fi, Ethernet i USB.

Model Grey v.07.305 jest odpowiedni dla placówek, które chcą korzystać zarówno z klasycznego wydruku na papierze 112 mm, jak i z cyfrowego obiegu dokumentacji. Badanie można zapisać w pamięci aparatu, wyeksportować na nośnik USB, wysłać jako plik PDF przez funkcję EKG-MAIL albo przekazać do systemu informatycznego placówki przy wykorzystaniu standardu HL7.

Najkrótsza odpowiedź: ASPEL Grey v.07.305 warto wybrać wtedy, gdy potrzebny jest kompaktowy i mobilny aparat EKG, ale placówka nie chce rezygnować z automatycznej interpretacji, dużej pamięci, ekranu dotykowego oraz możliwości przesyłania wyników i integracji z dokumentacją medyczną.

Najważniejsze informacje

• rejestracja 12 standardowych odprowadzeń EKG,
• automatyczna analiza i interpretacja badania,
• kolorowy ekran dotykowy TFT o przekątnej 7",
• pamięć wewnętrzna do 1000 badań,
• wbudowana drukarka termiczna na papier w rolce o szerokości 112 mm,
• możliwość współpracy z zewnętrzną drukarką laserową A4,
• łączność Wi-Fi, Ethernet LAN i USB,
• funkcja EKG-MAIL umożliwiająca przesyłanie badań w formacie PDF,
• obsługa komunikacji HL7 z systemami placówki,
• współpraca z programem ASPEL CardioTEKA,
• praca sieciowa i możliwość realizacji elektronicznych zleceń,
• kompaktowa obudowa i masa poniżej 1,3 kg,
• zasilanie sieciowe i akumulatorowe,
• polski producent i dostęp do serwisu w Polsce,
• 24 miesiące gwarancji.

Dlaczego ASPEL Grey v.07.305 jest tak często wybierany?

Grey v.07.305 należy do najbardziej uniwersalnych aparatów w ofercie ASPEL. Jest znacznie bardziej rozbudowany od podstawowych elektrokardiografów, ale nadal pozostaje niewielki i łatwy do przenoszenia.

W praktyce pozwala pracować na kilka sposobów:

• wykonać badanie i od razu wydrukować wynik na papierze termicznym,
• zapisać badanie w wewnętrznej pamięci aparatu,
• przenieść wynik na pamięć USB,
• wysłać badanie w formacie PDF na adres e-mail,
• przekazać dane do programu CardioTEKA,
• zintegrować aparat z systemem HIS lub EDM przy wykorzystaniu HL7,
• wydrukować pełny raport na zewnętrznej drukarce laserowej A4.

Takie połączenie sprawia, że urządzenie może pracować zarówno w niewielkim gabinecie, jak i w placówce korzystającej z cyfrowego obiegu dokumentacji.

„W modelu Grey v.07.305 największą zaletą nie jest pojedyncza funkcja, lecz możliwość dopasowania sposobu pracy do placówki. Jednego dnia aparat może wykonywać klasyczne badania z wydrukiem na rolce, a drugiego przesyłać wyniki do konsultacji lub systemu medycznego.”

Dla kogo ASPEL AsCARD Grey v.07.305 będzie dobrym wyborem?

Model sprawdzi się przede wszystkim w placówkach, które wykonują regularnie spoczynkowe badania EKG i potrzebują rozwiązania bardziej rozbudowanego niż prosty aparat z drukarką.

• przychodnie podstawowej opieki zdrowotnej,
• gabinety lekarza rodzinnego,
• poradnie internistyczne i kardiologiczne,
• poradnie specjalistyczne,
• gabinety medycyny pracy,
• oddziały szpitalne,
• izby przyjęć,
• domy opieki i zakłady opiekuńczo-lecznicze,
• placówki wykonujące badania podczas wizyt domowych,
• jednostki korzystające z elektronicznej dokumentacji medycznej.

W praktyce: Grey v.07.305 jest szczególnie przydatny tam, gdzie lekarz chce otrzymać nie tylko wydruk krzywych, ale również automatyczne pomiary, interpretację oraz możliwość zapisania lub przesłania badania.

Jak wygląda obsługa aparatu ASPEL Grey?

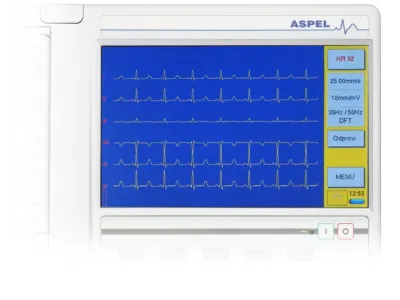

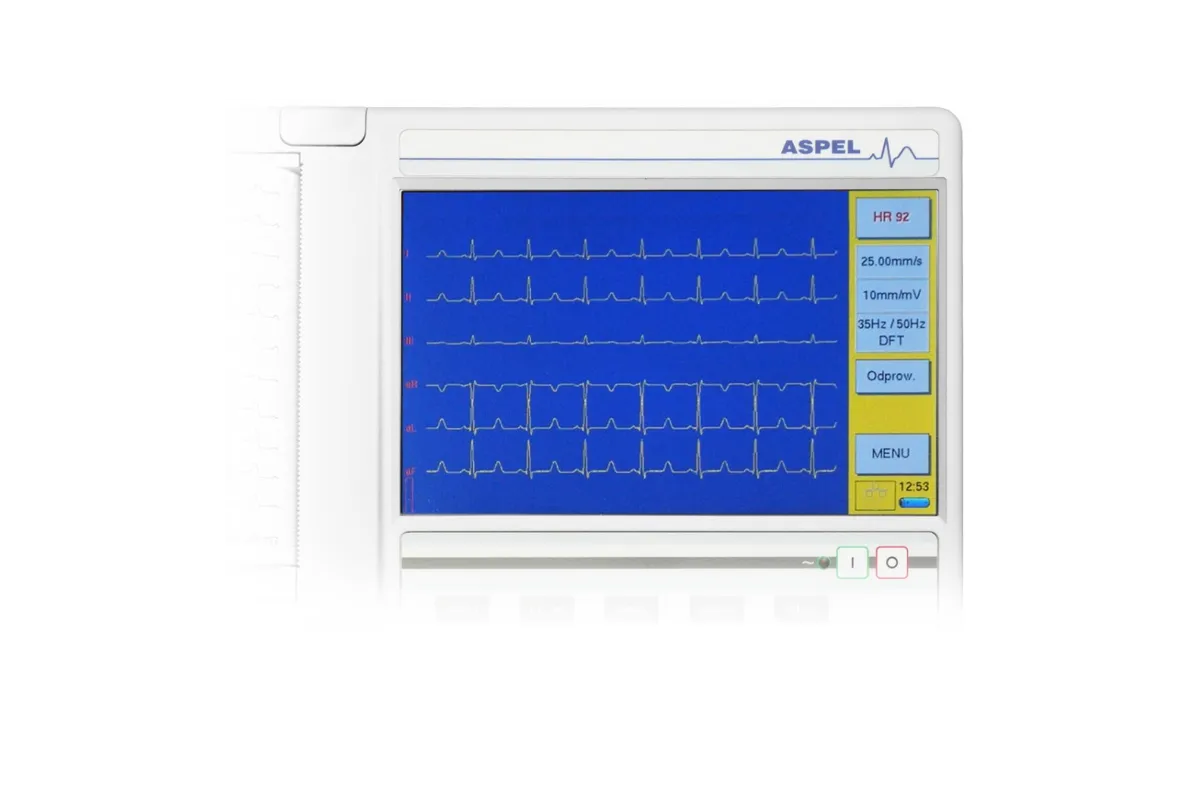

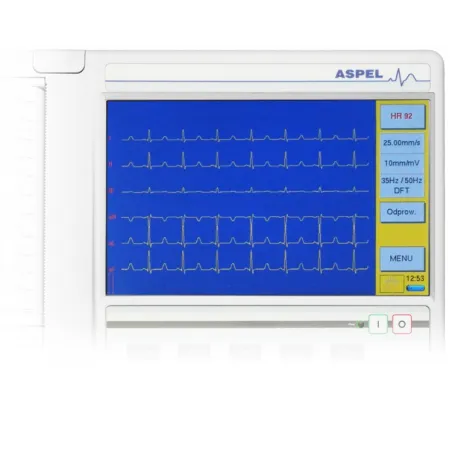

Aparat wyposażono w kolorowy ekran dotykowy o przekątnej 7" oraz fizyczną klawiaturę alfanumeryczną z przyciskami funkcyjnymi. Użytkownik może więc korzystać zarówno z menu dotykowego, jak i z tradycyjnych przycisków.

Na ekranie można między innymi:

• sprawdzić jakość sygnału przed rozpoczęciem badania,
• obserwować przebiegi z poszczególnych odprowadzeń,
• kontrolować częstość akcji serca,
• sprawdzić, czy wszystkie elektrody zostały prawidłowo podłączone,
• wprowadzić dane pacjenta,
• wybrać sposób rejestracji i format wydruku,
• przeglądać zapisane badania,
• wyeksportować lub wysłać wynik.

Detekcja INOP sygnalizuje odłączenie elektrody niezależnie dla każdego kanału. Pomaga to szybko znaleźć nieprawidłowo podłączoną elektrodę, zamiast sprawdzać cały kabel pacjenta.

Zobacz aparat EKG ASPEL Grey w praktyce

Poniższy film pokazuje wygląd aparatu, ekran, klawiaturę, sposób obsługi oraz najważniejsze funkcje urządzenia.

Czy ASPEL Grey ma automatyczną analizę i interpretację EKG?

Tak. ASPEL AsCARD Grey v.07.305 wykonuje automatyczną analizę parametrów zapisu i generuje propozycję interpretacji badania. Algorytm wykorzystuje bazę CSE i działa zgodnie z wymaganiami właściwymi dla automatycznej analizy elektrokardiogramu.

Raport może obejmować między innymi:

• częstość akcji serca,
• pomiary czasów i odstępów,
• wartości osi elektrycznych,
• analizę morfologii zapisu,
• automatyczny opis badania.

Interpretacja automatyczna jest narzędziem wspierającym lekarza. Nie zastępuje oceny krzywych EKG, informacji klinicznych, objawów ani pozostałych wyników pacjenta.

Warto wiedzieć: jakość automatycznej analizy zależy również od prawidłowego przygotowania skóry, rozmieszczenia elektrod i ograniczenia zakłóceń podczas rejestracji.

Jakie tryby badania oferuje ASPEL Grey v.07.305?

Aparat pozwala dobrać sposób rejestracji do potrzeb użytkownika i sytuacji klinicznej.

Możliwość zapisania badania bez automatycznego wydruku pozwala ograniczyć zużycie papieru w placówkach korzystających przede wszystkim z dokumentacji elektronicznej.

Jak wygląda wydruk EKG?

ASPEL Grey ma wbudowaną drukarkę termiczną wykorzystującą papier w rolce o szerokości 112 mm. Aparat może drukować zapis w różnych układach, zależnie od wybranych ustawień badania.

Dostępne mogą być między innymi formaty:

• 1-kanałowy,
• 3-kanałowy,
• 6-kanałowy,
• 12-kanałowy,
• układ standardowy,
• układ Cabrera.

Szerokość 112 mm zapewnia czytelny wydruk, a jednocześnie pozwala zachować niewielkie rozmiary aparatu. Papier w tym formacie jest łatwo dostępny i stosowany w wielu elektrokardiografach.

Sprawdź papier do EKG 112 mm – opakowanie 10 rolek.

Czy aparat może drukować badania na kartkach A4?

Tak. ASPEL Grey v.07.305 może współpracować z kompatybilną zewnętrzną drukarką laserową podłączoną przez USB. Pozwala to uzyskać raport EKG na papierze A4 o szerokości 210 mm.

Drukarka A4 nie znajduje się w standardowym zestawie podstawowym. Placówki, które chcą korzystać z takiego rozwiązania, mogą wybrać aparat wraz z odpowiednią drukarką albo kompletną wersję systemową.

Gotową konfiguracją jest ASPEL Grey v.07.305 SYS z wózkiem i drukarką laserową.

Wi-Fi, Ethernet i USB – jak aparat przesyła badania?

Grey v.07.305 oferuje kilka sposobów przesyłania i archiwizowania wyników:

• Wi-Fi – bezprzewodowe połączenie z siecią placówki lub Internetem,
• Ethernet LAN – stabilne połączenie przewodowe,
• USB – eksport badań na zewnętrzny nośnik danych,
• EKG-MAIL – wysyłanie badania jako dokumentu PDF,
• HL7 – komunikacja z kompatybilnymi systemami HIS i EDM,
• CardioTEKA – archiwizacja, przeglądanie i porównywanie badań na komputerze.

Dobór sposobu komunikacji zależy od infrastruktury informatycznej placówki. Przed wdrożeniem integracji warto ustalić z dostawcą systemu medycznego, jakie standardy i formaty są obsługiwane.

Do czego służy funkcja EKG-MAIL?

Funkcja EKG-MAIL umożliwia przesłanie badania bezpośrednio z aparatu na wskazany adres e-mail albo do innego kompatybilnego aparatu z rodziny AsCARD.

Może być przydatna, gdy:

• lekarz wykonujący badanie chce przesłać wynik do konsultacji,
• badanie wykonano w filii lub podczas wizyty poza główną placówką,
• raport ma zostać przekazany do centralnego archiwum,
• placówka chce szybko uzyskać dostęp do dokumentu PDF.

Należy przy tym przestrzegać obowiązujących w placówce zasad ochrony danych osobowych i bezpiecznego przesyłania dokumentacji medycznej.

Integracja HL7 – co oznacza w praktyce?

Obsługa standardu HL7 pozwala włączyć aparat do cyfrowego obiegu zleceń i wyników, jeżeli system informatyczny placówki jest kompatybilny i właściwie skonfigurowany.

W zależności od wdrożenia aparat może:

• pobierać dane pacjenta i informacje o zleceniu,
• ograniczyć konieczność ręcznego przepisywania danych,
• zmniejszyć ryzyko pomyłki w identyfikacji pacjenta,
• przekazywać wynik badania do systemu placówki,
• wspierać prowadzenie elektronicznej dokumentacji medycznej.

Samo oznaczenie HL7 nie oznacza, że aparat automatycznie połączy się z każdym programem gabinetowym. Integracja powinna zostać uzgodniona z dostawcą systemu HIS lub EDM oraz odpowiednio skonfigurowana.

CardioTEKA – archiwizacja badań EKG na komputerze

ASPEL Grey może współpracować z oprogramowaniem ASPEL CardioTEKA. Program służy do gromadzenia, przeglądania i porównywania zapisów EKG.

Rozwiązanie jest przydatne szczególnie wtedy, gdy placówka chce:

• prowadzić komputerową bazę pacjentów,
• przeglądać wcześniejsze badania,
• porównywać zapisy jednego pacjenta w czasie,
• ograniczyć papierową archiwizację,
• udostępniać badania na stanowiskach lekarskich.

Zakres licencji oraz sposób współpracy z aparatem należy dobrać do liczby stanowisk i organizacji pracy placówki.

Pamięć do 1000 badań – kiedy jest przydatna?

Pamięć wewnętrzna aparatu pozwala przechowywać do 1000 badań. Dzięki temu wynik nie musi zostać wydrukowany lub wysłany natychmiast po zakończeniu rejestracji.

Pamięć przydaje się między innymi:

• podczas pracy poza główną siecią placówki,
• przy wykonywaniu serii badań,
• w razie chwilowego braku dostępu do Internetu,
• gdy badania są eksportowane zbiorczo po zakończeniu pracy,
• jako bufor przed przekazaniem wyników do archiwum.

Nie należy jednak traktować pamięci aparatu jako jedynego miejsca długoterminowego przechowywania dokumentacji. Badania powinny być regularnie przekazywane do właściwego systemu lub archiwum.

Czy ASPEL Grey nadaje się do pracy mobilnej?

Tak. Aparat waży poniżej 1,3 kg i ma niewielką obudowę, dlatego może być łatwo przenoszony między gabinetami lub wykorzystywany podczas wizyt domowych.

Zasilanie akumulatorowe pozwala wykonywać badania bez stałego podłączenia do sieci elektrycznej. Rzeczywista liczba badań zależy od stanu akumulatora, sposobu pracy, liczby wydruków i używanych funkcji komunikacyjnych.

Przy pracy mobilnej warto pamiętać o zabraniu:

• kompletnego przewodu pacjenta,
• elektrod kończynowych i przedsercowych,
• elektrod jednorazowych, jeśli są stosowane,
• żelu do EKG,
• zapasu papieru,
• przewodu zasilającego,
• odpowiedniej torby lub walizki transportowej.

Grafika – wyposażenie aparatu ASPEL Grey

Co znajduje się w standardowym zestawie?

• aparat EKG ASPEL AsCARD Grey v.07.305,
• kabel pacjenta KEKG 30,
• komplet elektrod kończynowych klipsowych,
• komplet elektrod przedsercowych przyssawkowych,
• kabel Ethernet,
• kabel zasilający,
• jedna rolka papieru termicznego o szerokości 112 mm,
• żel do EKG 250 g,
• instrukcja obsługi.

Przed zamówieniem warto potwierdzić aktualny zakres wyposażenia, ponieważ producent może wprowadzać zmiany w konfiguracji handlowej zestawu.

ASPEL Grey 205 czy Grey 305 – jaka jest różnica?

Oba urządzenia należą do tej samej rodziny i mają podobną konstrukcję. Grey v.07.305 jest przeznaczony dla placówek, które oczekują bardziej rozbudowanej komunikacji i integracji.

Sprawdź również ASPEL AsCARD Grey v.07.205.

Grey 305 czy Grey 305 SYS?

Grey v.07.305 jest samodzielnym aparatem wyposażonym we wbudowaną drukarkę termiczną. Wersja Grey v.07.305 SYS stanowi kompletne stanowisko składające się z:

• aparatu Grey v.07.305,
• medycznego wózka,
• wysięgnika lub uchwytu na aparat,
• kompatybilnej drukarki laserowej A4.

Wersję podstawową warto wybrać, gdy aparat ma być przenoszony lub ustawiony na istniejącym stanowisku. Wersja SYS będzie wygodniejsza na oddziale, w poradni albo w pracowni, w której urządzenie ma pozostawać na mobilnym wózku i drukować raporty A4.

Czy ASPEL Grey może mierzyć saturację?

Podstawowy model Grey v.07.305 nie ma modułu pulsoksymetrycznego. Jeżeli placówka chce jednocześnie rejestrować EKG oraz mierzyć saturację, puls i krzywą pletyzmograficzną, powinna wybrać wersję ASPEL Grey v.07.305P z pulsoksymetrem.

Nasze doświadczenie z aparatami ASPEL Grey

Aparaty z rodziny ASPEL Grey regularnie dostarczamy do przychodni, poradni i szpitali. Pomagamy również dobrać konfigurację z wózkiem, drukarką laserową, programem CardioTEKA oraz integracją odpowiednią do sposobu pracy placówki.

W praktyce przed zakupem najważniejsze jest ustalenie:

• czy placówka potrzebuje wyłącznie wydruku na rolce, czy także raportu A4,
• czy badania mają być przesyłane do systemu HIS lub EDM,
• czy aparat będzie regularnie przenoszony,
• czy potrzebna jest automatyczna interpretacja,
• ile badań wykonuje się w ciągu dnia,
• czy wyniki będą archiwizowane w CardioTEKA,
• czy aparat ma pobierać elektroniczne zlecenia.

Jedną z konfiguracji, które wdrażaliśmy, był system ASPEL Grey v.07.305 na dedykowanym wózku z drukarką laserową dla Szpitalnego Oddziału Ratunkowego w Mławie. Takie rozwiązanie sprawdza się tam, gdzie aparat musi być szybko przemieszczany pomiędzy stanowiskami, a wynik powinien być dostępny również na pełnej kartce A4.

„Przed zakupem aparatu EKG warto najpierw ustalić sposób obiegu badania. Dla jednej placówki najważniejszy będzie szybki wydruk na rolce, dla drugiej wysyłka PDF, a dla szpitala integracja HL7 i praca na mobilnym wózku.”

Jakie akcesoria warto dobrać do ASPEL Grey?

• wózek medyczny do aparatu EKG ASPEL,
• papier termiczny 112 mm,
• zapasowe elektrody przyssawkowe i kończynowe,
• elektrody jednorazowe wraz z adapterami,
• żel do badań EKG,
• zewnętrzną drukarkę laserową,
• oprogramowanie ASPEL CardioTEKA,
• walizkę transportową do pracy mobilnej.

Dane techniczne ASPEL AsCARD Grey v.07.305

Najczęściej zadawane pytania

Czy ASPEL Grey v.07.305 rejestruje 12 odprowadzeń?

Tak. Aparat rejestruje 12 standardowych odprowadzeń kończynowych i przedsercowych EKG.

Czy aparat ma automatyczną interpretację?

Tak. Grey v.07.305 wykonuje automatyczne pomiary oraz generuje propozycję interpretacji badania. Wynik powinien zostać zweryfikowany przez lekarza.

Czy ekran jest dotykowy?

Tak. Aparat ma kolorowy ekran dotykowy TFT o przekątnej 7". Może być również obsługiwany za pomocą klawiatury membranowej.

Czy badanie można wysłać e-mailem?

Tak. Funkcja EKG-MAIL umożliwia wysłanie raportu w formacie PDF na skonfigurowany adres e-mail lub do kompatybilnego aparatu AsCARD.

Czy Grey v.07.305 współpracuje z HL7?

Tak. Model jest przygotowany do komunikacji w standardzie HL7. Rzeczywista integracja wymaga zgodności oraz konfiguracji po stronie systemu HIS lub EDM placówki.

Czy można wydrukować EKG na kartce A4?

Tak. Do aparatu można podłączyć kompatybilną drukarkę laserową przez USB. Można również wybrać gotowy zestaw Grey v.07.305 SYS z wózkiem i drukarką.

Ile badań mieści pamięć aparatu?

Pamięć wewnętrzna może przechowywać do 1000 badań.

Czy aparat nadaje się do wizyt domowych?

Tak. Niewielka masa, kompaktowa konstrukcja i zasilanie akumulatorowe umożliwiają pracę mobilną. Do częstego transportu warto dobrać właściwą walizkę.

Czy ASPEL Grey mierzy saturację?

Podstawowy Grey v.07.305 nie ma modułu SpO2. Pomiar saturacji oferuje odrębny wariant Grey v.07.305P.

Czy aparat współpracuje z programem CardioTEKA?

Tak. Badania mogą być przesyłane do CardioTEKA w celu archiwizowania, przeglądania i porównywania zapisów.

Czy papier 112 mm jest łatwo dostępny?

Tak. Papier termiczny o szerokości 112 mm jest popularnym materiałem eksploatacyjnym i jest stale dostępny w ofercie EKG24.

Czym Grey 305 różni się od wersji SYS?

Wersja SYS zawiera aparat Grey v.07.305, dedykowany wózek oraz zewnętrzną drukarkę laserową A4. Podstawowy model jest samodzielnym, kompaktowym urządzeniem z drukarką termiczną 112 mm.

Co warto zapamiętać?

• ASPEL Grey v.07.305 rejestruje 12 standardowych odprowadzeń EKG,
• ma automatyczną analizę i interpretację badania,
• jest wyposażony w kolorowy ekran dotykowy 7",
• przechowuje do 1000 badań,
• drukuje na papierze termicznym 112 mm,
• może współpracować z zewnętrzną drukarką A4,
• obsługuje Wi-Fi, Ethernet, USB, EKG-MAIL i HL7,
• współpracuje z programem CardioTEKA,
• niewielka masa ułatwia przenoszenie i pracę mobilną,
• wersja SYS jest dostępna jako kompletne stanowisko z wózkiem i drukarką.

Podsumowanie

ASPEL AsCARD Grey v.07.305 to aparat EKG dla placówek, które chcą połączyć klasyczne badanie i wydruk na papierze z cyfrowym przesyłaniem, archiwizacją i integracją wyników.

Największymi zaletami modelu są ekran dotykowy 7", automatyczna interpretacja, pamięć do 1000 badań, komunikacja Wi-Fi i Ethernet, funkcja EKG-MAIL, obsługa HL7 oraz możliwość podłączenia drukarki laserowej A4.

W EKG24 pomagamy dobrać odpowiednią wersję aparatu, sposób archiwizacji, wózek, drukarkę, oprogramowanie oraz wyposażenie dodatkowe. Zapewniamy również dostawę, wdrożenie i serwis urządzeń ASPEL.

Sprawdź pozostałe aparaty EKG dostępne w EKG24 oraz ofertę urządzeń polskiego producenta ASPEL.
