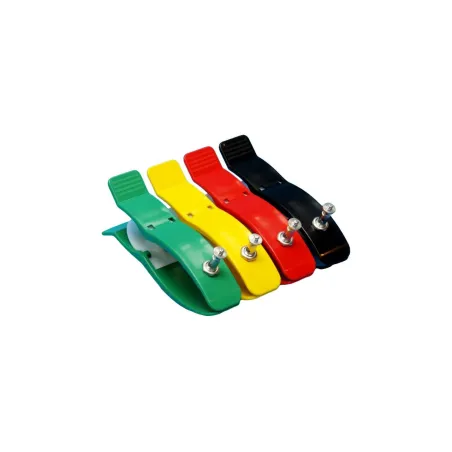

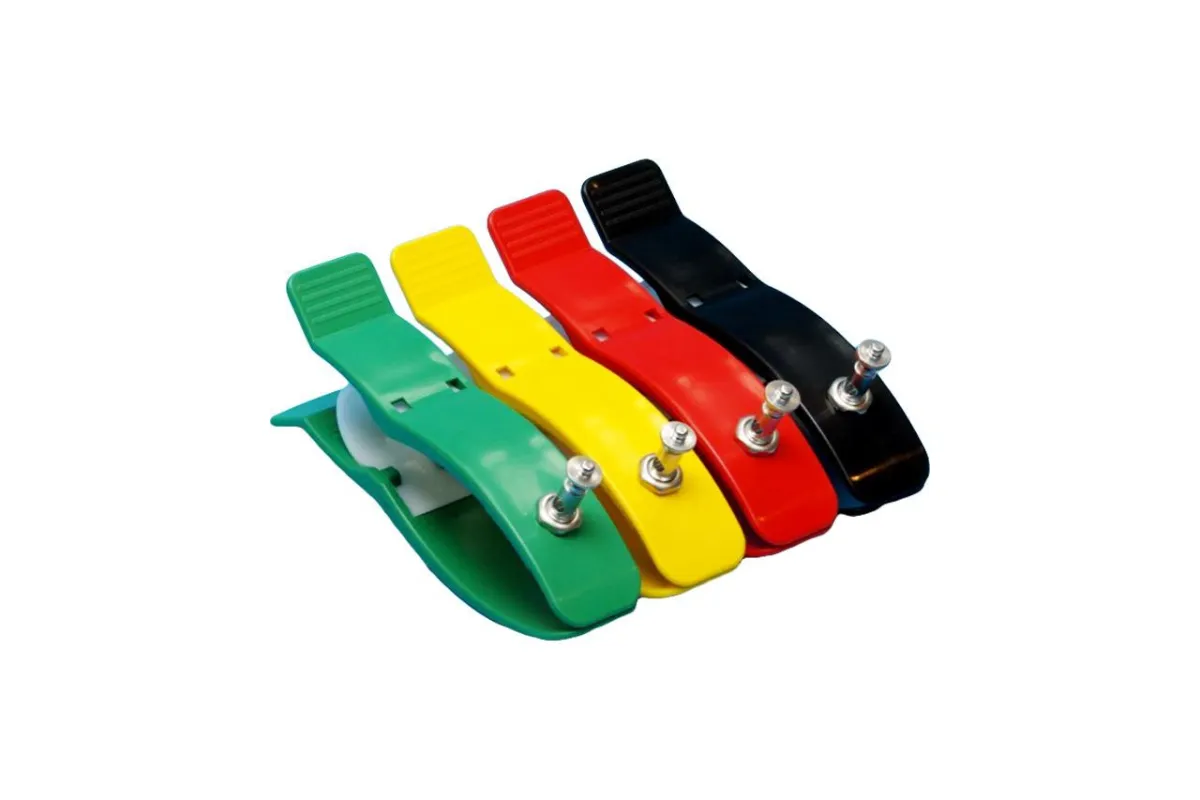

Elektrody kończynowe EKG – klipsowe, banan 4 mm, komplet 4 szt.

Elektrody kończynowe EKG to wielorazowe elektrody klipsowe przeznaczone przede wszystkim do wykonywania spoczynkowych badań elektrokardiograficznych. Komplet obejmuje 4 elektrody mocowane na kończynach pacjenta, które wraz z sześcioma elektrodami przedsercowymi tworzą klasyczny zestaw stosowany podczas 12-odprowadzeniowego badania EKG.

Elektrody są przeznaczone do współpracy z przewodami pacjenta wykorzystującymi kompatybilne złącze banan 4 mm. Standard ten jest powszechnie spotykany w aparatach EKG różnych producentów.

Jeżeli szukasz wszystkich rodzajów elektrod, zobacz kategorię elektrody EKG.

Najważniejsze cechy elektrod kończynowych EKG

• komplet 4 elektrod kończynowych,
• konstrukcja klipsowa,
• przeznaczenie do spoczynkowego badania EKG,
• elektrody wielorazowego użytku,
• złącze kompatybilne z przewodami typu banan 4 mm,
• kolorystyczne oznaczenie elektrod ułatwiające ich identyfikację,
• możliwość współpracy z aparatami różnych producentów po potwierdzeniu zgodności przewodu pacjenta,
• przeznaczone do pracy na stałych stanowiskach diagnostycznych.

Co to są elektrody kończynowe EKG?

Elektrody kończynowe służą do odbioru sygnału elektrycznego z kończyn pacjenta podczas badania EKG.

W klasycznym badaniu stosuje się cztery elektrody odpowiadające punktom:

• RA – prawa kończyna górna,
• LA – lewa kończyna górna,
• LL – lewa kończyna dolna,
• RL – prawa kończyna dolna.

Sygnał odbierany przez elektrody jest przekazywany przewodem pacjenta do aparatu EKG.

Elektrody klipsowe EKG – jak działają?

Elektrody mają konstrukcję klipsową, która umożliwia ich szybkie założenie na odpowiednich miejscach kończyn pacjenta.

Metalowa powierzchnia kontaktowa elektrody odbiera sygnał elektryczny ze skóry, a następnie przekazuje go do przewodu pacjenta.

Dla jakości zapisu znaczenie ma nie tylko sama elektroda, ale również:

• prawidłowe przygotowanie skóry,
• właściwe miejsce założenia elektrody,
• dobry kontakt powierzchni przewodzącej ze skórą,
• stan przewodu pacjenta,
• brak nadmiernego ruchu podczas spoczynkowego zapisu.

Komplet 4 elektrod kończynowych

Standardowy komplet zawiera cztery elektrody klipsowe.

W połączeniu z sześcioma elektrodami przedsercowymi umożliwia przygotowanie klasycznego wielorazowego zestawu do spoczynkowego badania EKG.

Do kompletu warto dobrać 6 elektrod przyssawkowych przedsercowych V1–V6.

Elektrody kończynowe i banan 4 mm

Elektrody są przeznaczone do przewodów pacjenta wykorzystujących kompatybilne złącze banan 4 mm.

To popularny standard stosowany w wielu systemach EKG, ale przed zakupem zawsze warto sprawdzić końcówki posiadanego przewodu pacjenta.

Sama marka aparatu nie przesądza o kompatybilności. Ten sam producent może stosować różne rodzaje przewodów w zależności od modelu i konfiguracji urządzenia.

Czy elektrody pasują do aparatów ASPEL, BTL i Schiller?

Elektrody mogą współpracować z aparatami różnych producentów, jeśli zastosowany przewód pacjenta posiada zgodną końcówkę banan 4 mm.

Może to dotyczyć wybranych konfiguracji urządzeń takich marek jak:

• ASPEL,
• BTL,
• Schiller,
• String,
• Medea,
• GE Healthcare,
• Philips,
• inne aparaty wyposażone w zgodny przewód pacjenta.

Przed zamówieniem najlepiej sprawdzić fizyczny typ złącza przewodu.

Kolory elektrod kończynowych – RA, LA, LL i RL

Kolorystyczne oznaczenie ułatwia personelowi szybkie rozpoznanie poszczególnych elektrod.

W schemacie kolorystycznym IEC spotyka się:

• czerwoną – prawa kończyna górna,
• żółtą – lewa kończyna górna,
• zieloną – lewa kończyna dolna,
• czarną – prawa kończyna dolna.

Warto pamiętać, że na świecie stosowane są różne standardy kolorystyczne, dlatego personel powinien kierować się oznaczeniami przewodów i procedurą stosowaną w danym systemie EKG.

Elektrody kończynowe a elektrody przyssawkowe

Oba typy elektrod są często stosowane razem podczas spoczynkowego badania EKG, ale pełnią inne funkcje.

Do kompletnego zestawu wielorazowego zobacz elektrody przyssawkowe EKG dla dorosłych.

Elektrody klipsowe czy jednorazowe?

Elektrody kończynowe klipsowe są rozwiązaniem wielorazowym, często wykorzystywanym na stałych stanowiskach spoczynkowego EKG.

Alternatywą mogą być odpowiednio rozmieszczone elektrody jednorazowe samoprzylepne, jeśli taki sposób wykonania badania odpowiada procedurze placówki i zastosowanemu przewodowi.

Jednorazowym rozwiązaniem dostępnym w EKG24 są elektrody EKG Kendall H92SG.

Jak podłączyć elektrodę Snap do kabla z bananem?

Jeżeli zamiast elektrod klipsowych placówka chce używać jednorazowych elektrod Snap, przewód zakończony klasycznym bananem może wymagać odpowiedniej przejściówki.

Zobacz łączniki do jednorazowych elektrod EKG.

Jak przygotować skórę do elektrod kończynowych?

Dobry kontakt elektrody ze skórą pomaga uzyskać stabilny sygnał EKG.

Przed badaniem należy zwrócić uwagę, aby:

• skóra była czysta,
• nie była pokryta tłustymi kosmetykami,
• elektroda miała właściwy kontakt z powierzchnią ciała,
• przewody nie były nadmiernie naprężone,
• pacjent pozostawał możliwie nieruchomo podczas zapisu spoczynkowego.

Czy do elektrod klipsowych stosuje się preparat przewodzący?

W zależności od konstrukcji elektrody i instrukcji producenta do poprawy kontaktu ze skórą może być stosowany odpowiedni preparat przewodzący.

Należy używać go zgodnie z przeznaczeniem produktu oraz procedurami obowiązującymi w placówce.

Artefakty EKG a elektrody kończynowe

Zakłócenia w zapisie mogą mieć różne przyczyny. Nie zawsze oznaczają uszkodzenie elektrody.

W przypadku problemów z jakością sygnału warto sprawdzić:

• kontakt elektrody ze skórą,
• prawidłowe rozmieszczenie elektrod,
• stan przewodów,
• stabilność złącza banan 4 mm,
• ruch pacjenta,
• napięcie mięśniowe,
• ustawienia aparatu EKG.

Jakość zapisu zależy od całego toru pomiarowego – od skóry pacjenta aż po aparat.

Elektrody wielorazowe – czyszczenie i eksploatacja

Elektrody klipsowe są przeznaczone do wielokrotnego użytkowania i z czasem mogą podlegać naturalnemu zużyciu.

Po badaniu należy je czyścić i dezynfekować zgodnie z instrukcją producenta.

Regularnie warto kontrolować:

• stan powierzchni kontaktowej,
• mechanizm klipsa,
• sprężystość elementów ruchomych,
• stan złącza,
• obecność pęknięć lub innych uszkodzeń.

Uszkodzona lub wyraźnie zużyta elektroda powinna zostać wymieniona.

Dla jakich placówek przeznaczone są elektrody kończynowe?

Elektrody klipsowe są typowym wyposażeniem stanowisk EKG w:

• gabinetach POZ,
• poradniach kardiologicznych,
• gabinetach internistycznych,
• pracowniach EKG,
• szpitalach,
• SOR,
• placówkach medycyny pracy,
• klinikach prywatnych.

Co jest potrzebne do kompletnego stanowiska EKG?

Elektrody kończynowe są jednym z elementów całego toru diagnostycznego.

Typowe stanowisko obejmuje:

• aparat EKG,
• przewód pacjenta,
• 4 elektrody kończynowe,
• 6 elektrod przyssawkowych V1–V6,
• środki i materiały potrzebne do przygotowania pacjenta,
• pozostałe akcesoria EKG.

Najczęściej zadawane pytania o elektrody kończynowe EKG

Do czego służą elektrody kończynowe?

Służą do odbioru sygnału z kończyn pacjenta podczas badania EKG i umożliwiają uzyskanie odprowadzeń kończynowych.

Ile elektrod kończynowych znajduje się w komplecie?

Komplet zawiera 4 elektrody klipsowe.

Czy elektrody są wielorazowe?

Tak. Są przeznaczone do wielokrotnego użytkowania przy zachowaniu zasad czyszczenia i dezynfekcji właściwych dla produktu.

Jakie złącze mają elektrody?

Elektrody są przeznaczone do współpracy z kompatybilnymi przewodami zakończonymi bananem 4 mm.

Czy elektrody pasują do aparatów ASPEL?

Mogą współpracować z aparatami ASPEL wyposażonymi w odpowiedni przewód pacjenta z kompatybilnym złączem banan 4 mm.

Czy pasują do BTL i Schiller?

Tak, jeżeli używany przewód posiada odpowiednie zakończenie. Kompatybilność należy oceniać po złączu, a nie wyłącznie po marce aparatu.

Czy komplet 4 klipsów wystarczy do badania EKG?

Do typowego 12-odprowadzeniowego spoczynkowego EKG wykorzystuje się również 6 elektrod przedsercowych V1–V6.

Czy kolory elektrod zawsze są takie same?

Nie. Istnieją różne standardy kolorystyczne. Czerwony, żółty, zielony i czarny są charakterystyczne dla popularnego schematu IEC.

Czym elektrody kończynowe różnią się od przyssawkowych?

Kończynowe są zakładane na kończyny i mają zwykle konstrukcję klipsową. Przyssawkowe umieszcza się na klatce piersiowej w pozycjach V1–V6.

Czy można zastąpić klipsy elektrodami jednorazowymi?

W wybranych systemach i przy odpowiednim przewodzie możliwe jest stosowanie elektrod jednorazowych. Należy jednak dobrać rozwiązanie zgodne z aparatem, przewodem i procedurą badania.

Co warto zapamiętać?

• Elektrody kończynowe EKG to wielorazowe klipsy stosowane podczas spoczynkowego badania EKG.
• Komplet zawiera 4 elektrody.
• W typowym zestawie współpracują z 6 elektrodami przyssawkowymi V1–V6.
• Są przeznaczone do kompatybilnych przewodów z bananem 4 mm.
• Kompatybilność należy sprawdzać po rodzaju złącza, nie tylko po marce aparatu.
• Kolory czerwony, żółty, zielony i czarny odpowiadają popularnemu schematowi IEC.
• Elektrody są wielorazowe i wymagają prawidłowego czyszczenia oraz kontroli stanu technicznego.
• Alternatywą w wybranych zastosowaniach mogą być jednorazowe elektrody Snap z odpowiednimi adapterami.

Elektrody EKG w EKG24

Pełną ofertę znajdziesz w kategorii elektrody EKG.
